氣體滅火系統重要組件的原理、功能及分類？

氣體滅火系統的核心原理是：通過驅動氣體（通常是氮?dú)猓缁饎膬?chǔ)存裝置中強制推出，經由管道網絡，最終通過噴嘴噴射到著火區域，通過窒息、冷卻或化學抑制等方式滅火；由于氣體滅火系統內容龐雜，以上說法為通用原則，前期文章也有所鋪墊——氣體滅火系統的全淹沒滅火系統、管網滅火系統、預制滅火系統、組合分配系統的區別及原理；氣體滅火系統的框架；

此篇主要聚焦氣體滅火系統的組件講解！根據《氣體滅火系統及部件》 GB25972-2010 >目錄可知：氣體滅火系統的組件主要有容器閥、選擇閥、噴嘴、單向閥、集流管、連接管、安全泄放裝置、驅動裝置、信號反饋裝置、減壓裝置、低泄高封閥、稱重裝置、壓力顯示器、液位測量裝置、撿漏裝置等十幾個重要組件；藍色字體為此篇的重點內容！

以下是每個關鍵部件的詳細工作原理：

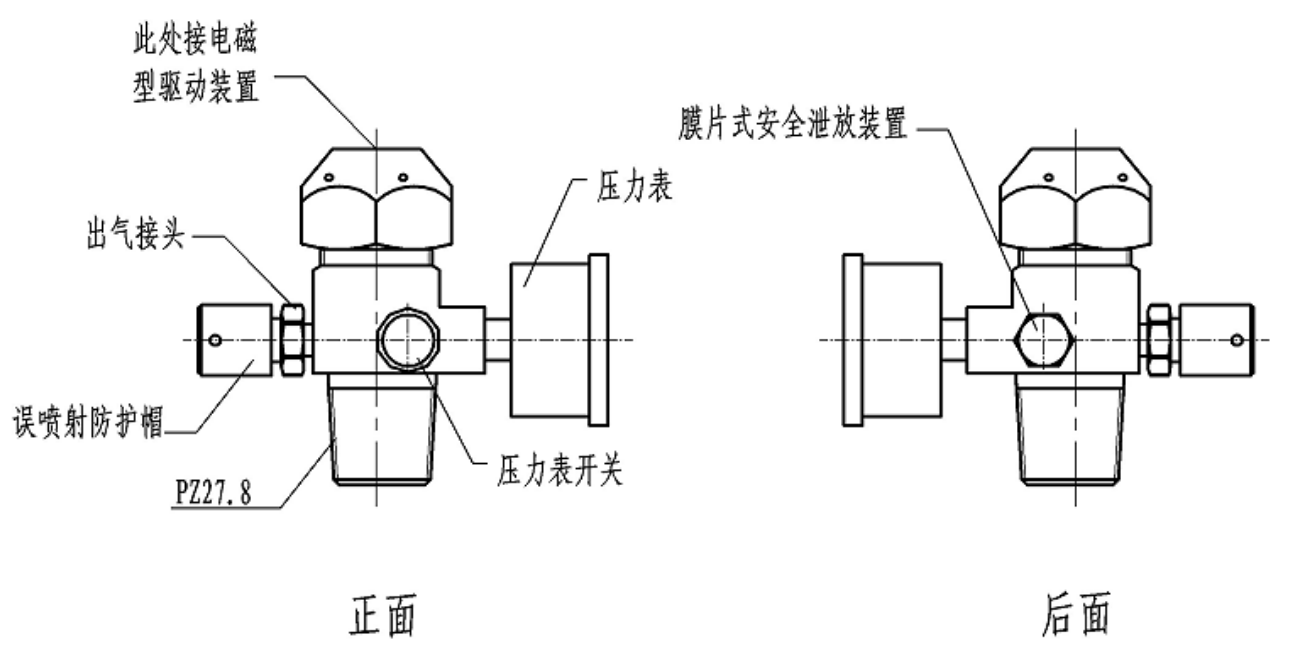

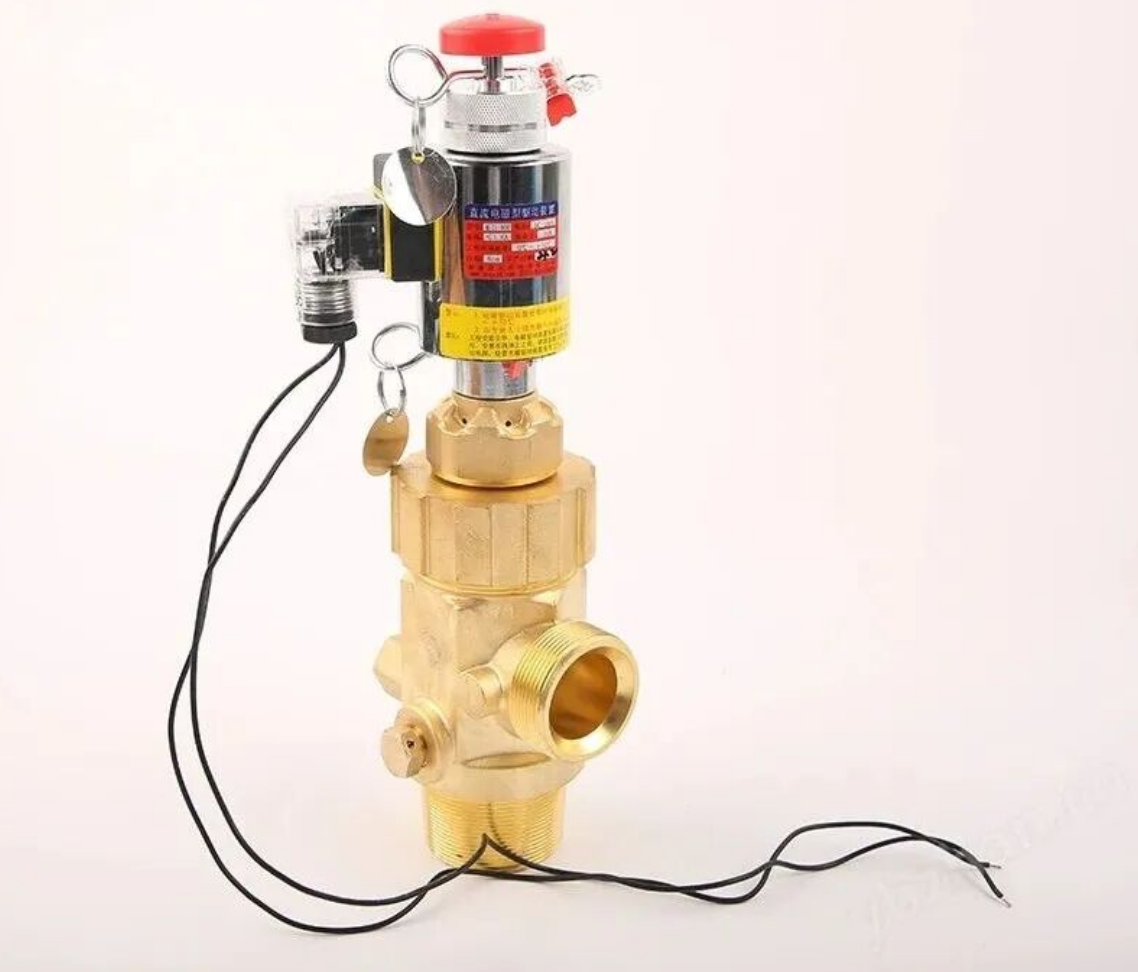

1. 容器閥（瓶頭閥）

工作原理：這是滅火劑瓶組的“總開關”。在非工作狀態下，閥門由內部的密封膜片或機械鎖閉機構緊緊關閉，承受瓶?jī)?nèi)高壓。當接收到啟動信號時（無論是電磁力、導流氣體壓力還是手動機械力），其觸發機構（如撞針）會刺破或頂開密封膜片，從而打開通道，釋放滅火劑。

簡單比喻：就像一個高壓可樂瓶的瓶蓋，平時密封，一旦擰開（啟動），內容物就會噴出。

容器閥（瓶頭閥）的材料要求？

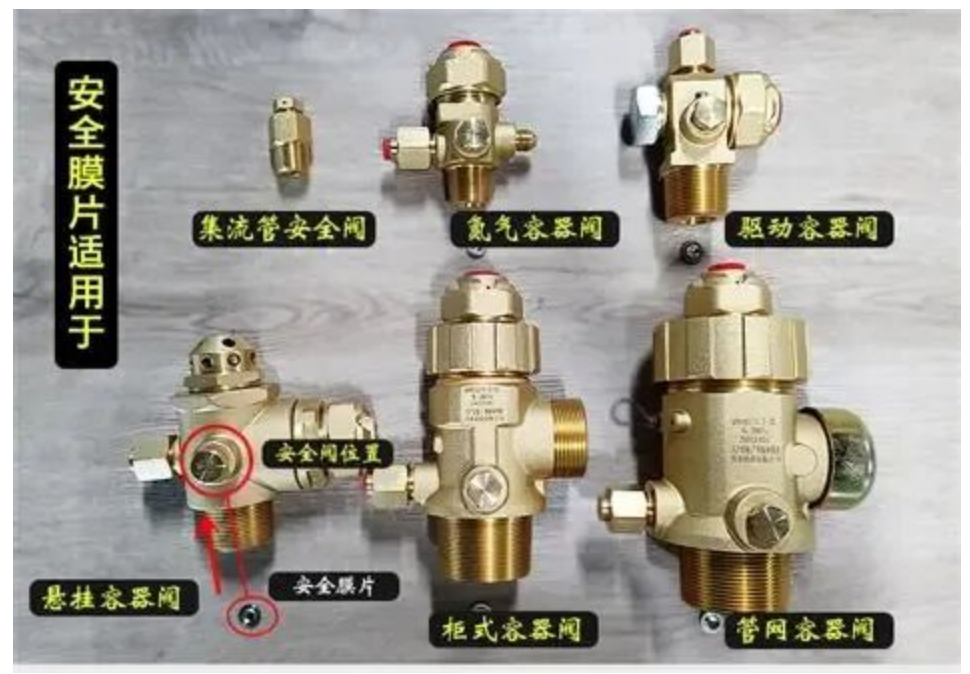

根據《氣體滅火系統及部件》 GB25972-2010 >5.5.2 材料 容器閥體及其內部機械零件應采用奧氏體不銹鋼、銅合金制造，也可以用強度、耐腐蝕性能不低于上述材質的其他金屬材料制造。(哪些消防設備也應采用奧氏體不銹鋼，詳見往期文章——消防上哪些設備要采用奧氏體不銹鋼材料？）

容器閥（瓶頭閥）的工作壓力要求？

根據《氣體滅火系統及部件》 GB25972-2010 >5.5.3 工作壓力 貯存滅火劑容器上的容器閥的公稱工作壓力不應小于滅火劑瓶組的最大工作壓力；驅動氣體貯存容器的容器閥公稱工作壓力不應小于驅動氣體瓶組的最大工作壓力。

容器閥（瓶頭閥）的手動操作要求要求？

根據《氣體滅火系統及部件》 GB25972-2010 >5.5.11 手動操作要求 容器閥應具有機械應急啟動功能，按6.16規定的方法進行應急啟動手動操作試驗，應符合下列要求：a）手動操作力不應大于150N；b）指拉操作力不應大于50N；c）指推操作力不應大于10N；d）所有手動操作位移均不應大于300mm；e）旋轉開啟的容器閥其操作力矩不應大于10N·m，旋轉角度不應大于270o。

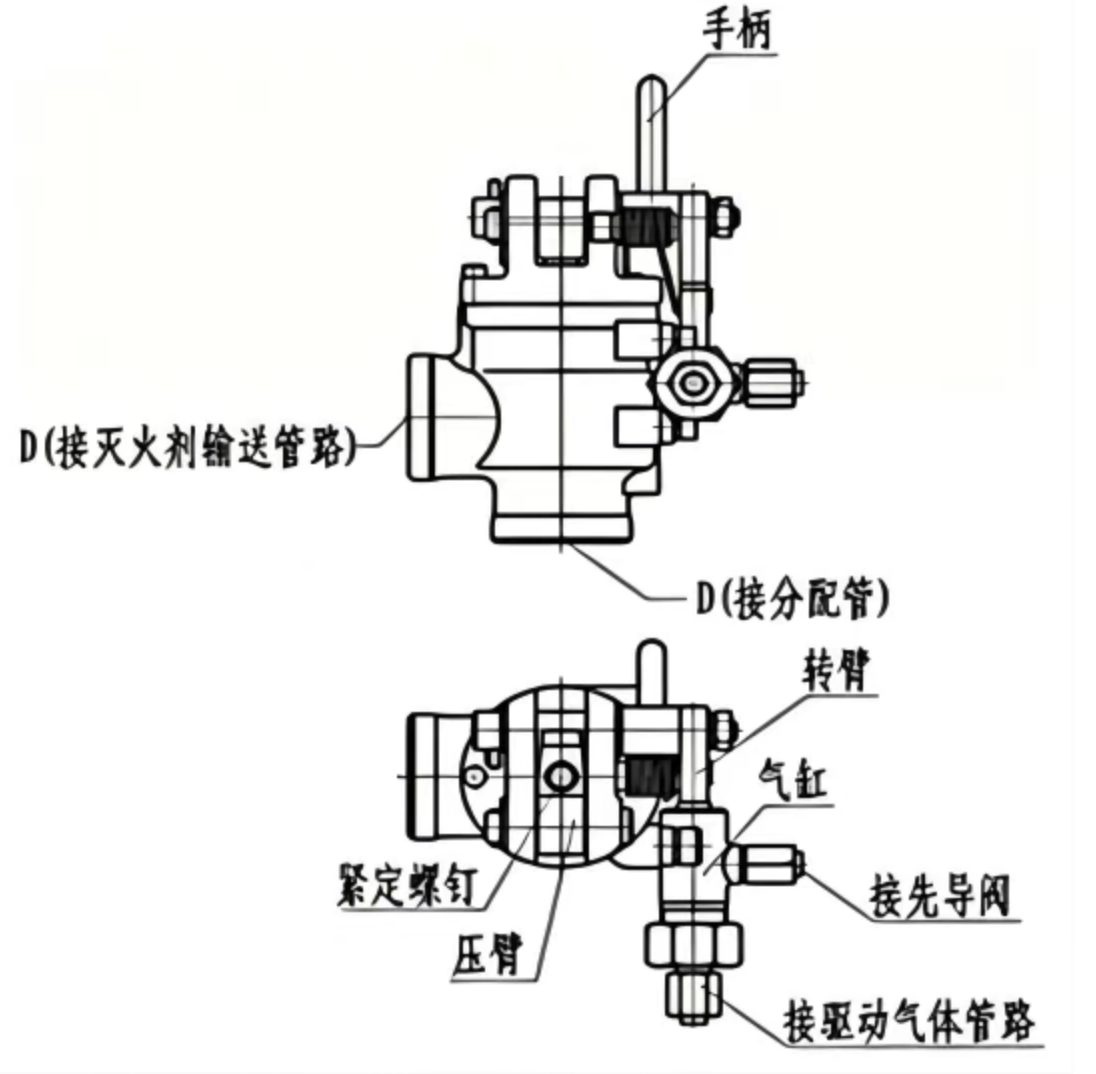

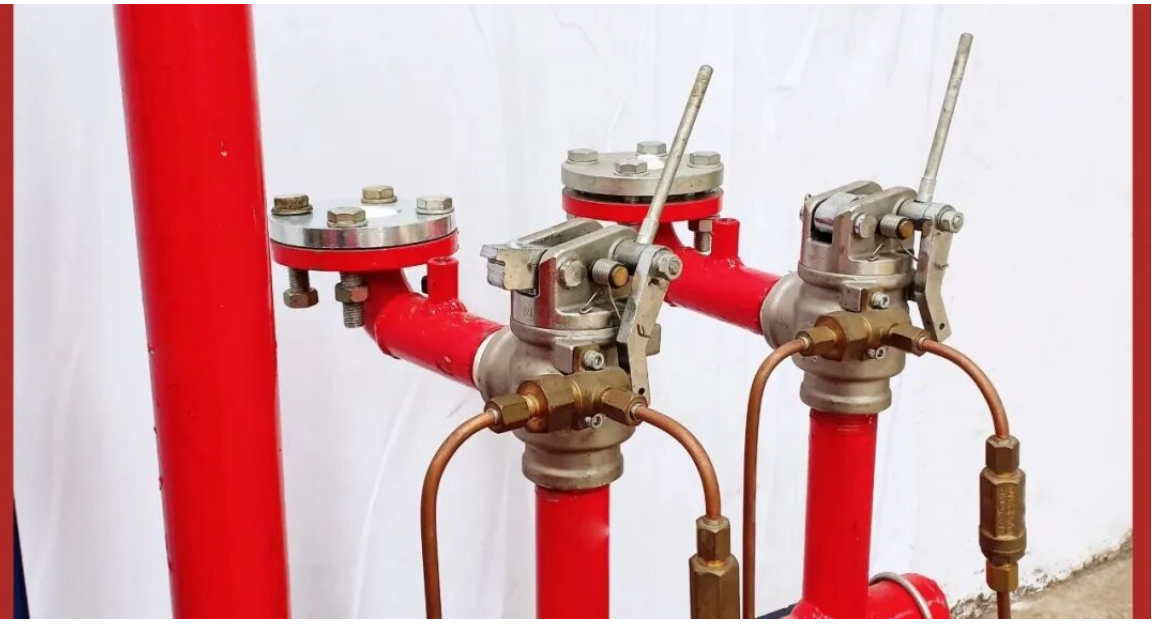

2. 選擇閥

工作原理：在保護多個區域的“組合分配系統”中，選擇閥是決定滅火劑流向哪個防護區的“交通警察”。它通常處于常閉狀態。當某個防護區發生火情時，控制系統會向通往該區域的選擇閥的驅動裝置發送信號（電信號或?qū)Я鳉怏w），使其率先打開。隨后，滅火劑在流向集流管時，只會進入已打開的選擇閥所對應的管道，而不會流向其他區域。

關鍵點：選擇閥的啟動必須先于或與容器閥同時進行，以確保滅火劑有正確的出口。選擇閥的材料、手動操作要求與容器閥（瓶頭閥）一致

3. 噴嘴

工作原理：噴嘴內部有特殊的渦流腔道或開孔設計。當高壓的滅火劑流經時，會形成特定的霧化效果和噴射角度（如扇形、實心錐等）。其核心原理是節流與導向，確保滅火劑以最有效的方式均勻覆蓋整個防護區，達到設計濃度，避免出現死角。

重要性：噴嘴的選型和布置是系統成功滅火的關鍵，直接決定了滅火劑的分布效率。

噴嘴的標志要求？

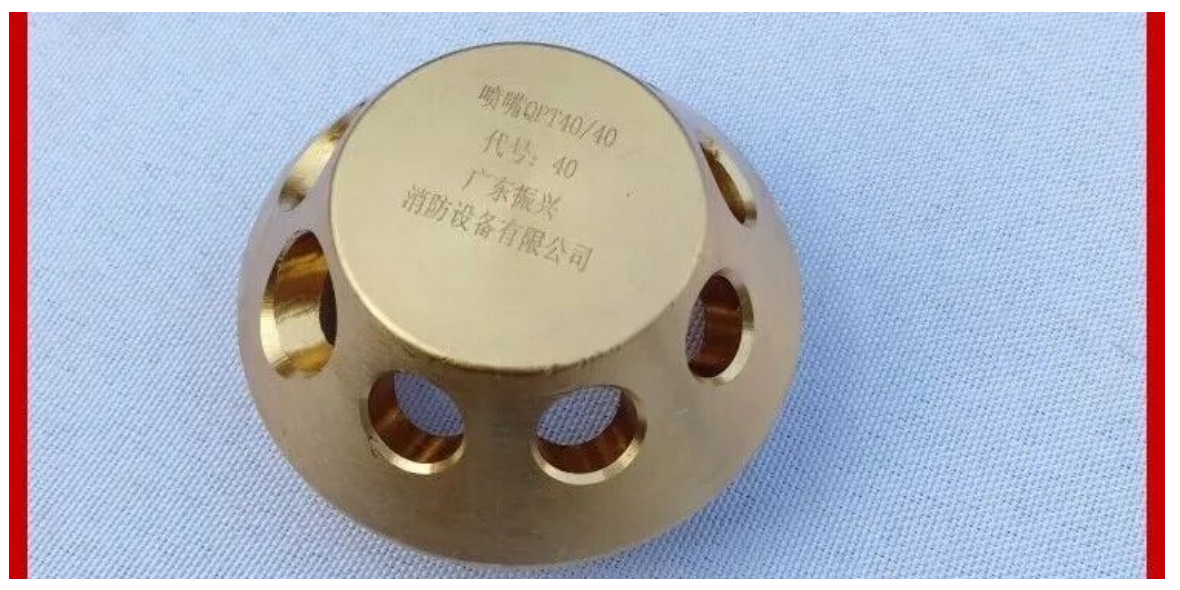

根據《氣體滅火系統及部件》 GB25972-2010 >5.6.1 標志 在噴嘴明顯部位應永久性標出：生產單位或商標、噴嘴型號、代號或等效單孔直徑。

4. 單向閥

工作原理：利用介質自身的壓力差來控制啟閉。當介質從正確方向流動時，壓力頂開閥瓣（如升降式）或推開閥板（如旋啟式），讓介質通過。當介質試圖反向流動時，壓力會將閥瓣或閥板緊緊壓在閥座上，形成密封，從而阻止倒流。

應用場景：

在多個瓶組之間：防止滅火劑在釋放時“短路”流入未啟動的瓶組。

在驅動氣體管路上：確保驅動氣體按預定方向流動，不會影響其他部分。

5. 集流管

工作原理：這是一個簡單的壓力容器管道。其原理是流體力學中的匯流。當多個滅火劑瓶組同時啟動，釋放的滅火劑在此匯合，使流速和壓力得到平衡和穩定，然后再均勻地分配到各個選擇閥和支路中去。它本身沒有活動部件，主要起匯集、平衡和分流的作用。

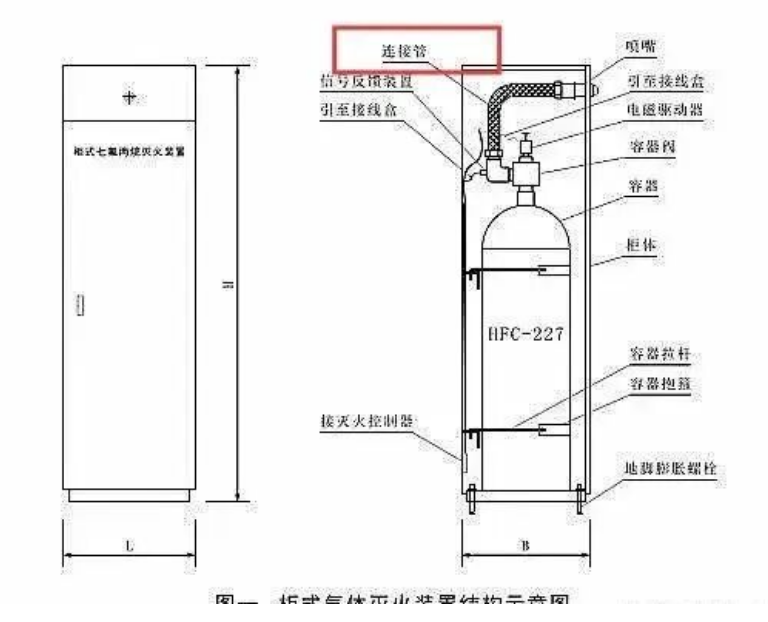

6. 連接管

工作原理：就是高壓軟管或硬管，其原理是提供柔性的連接，以補償安裝誤差、減振，并方便瓶組的安裝與更換。它需要承受系統的工作壓力。

7. 安全泄放裝置（安全閥/爆破片）

工作原理：基于過壓保護原理。

安全閥：內部有彈簧預緊力。當系統壓力正常時，彈簧力將閥瓣壓緊在閥座上。當壓力超過彈簧預緊力時，閥瓣被頂開，開始泄壓；當壓力恢復正常后，彈簧力又會使閥瓣復位閉合。

爆破片：一片經過精確計算的特殊金屬薄膜。當壓力超過其承受極限時，膜片會從中心或預定的薄弱點撕裂，瞬間泄壓。泄壓后必須更換，屬于一次性的安全裝置。

8. 驅動裝置

工作原理：將控制信號轉換為機械動作的“執行者”。

電磁型：通電后，電磁鐵產生磁力，吸引鐵芯運動，帶動撞針刺破驅動氣體瓶組的密封膜片。

氣動型：接收到來自先導瓶或控制盤的氣壓信號，氣體壓力推動活塞運動，進而打開閥門。

電爆型：通過電流激活內部的微小爆炸物，產生壓力來推動活塞或撞針。

9. 信號反饋裝置

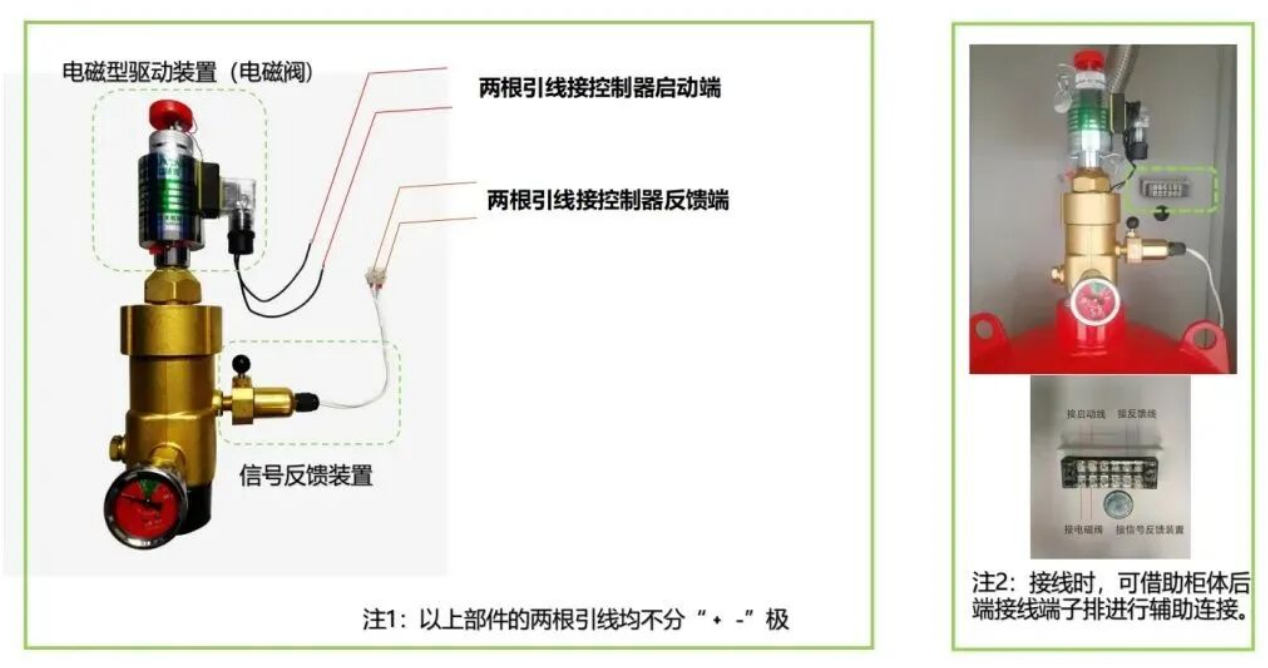

工作原理：通常是一個壓力開關。它安裝在選擇閥后的釋放管道上。平時，管道內無壓力，開關處于常開或常閉狀態。當滅火劑釋放時，管道內壓力迅速升高，該壓力推動信號反饋裝置的膜片，使其內部的電氣觸點接通（或斷開），從而向消防控制中心發送一個“滅火劑已釋放”的開關量信號。

10. 減壓裝置

工作原理：主要應用于高壓系統（如IG541）或外儲壓式系統。其原理是通過節流膨脹來降低壓力。高壓流體流經減壓閥內狹窄的通道（節流孔）時，流速增加，壓力能轉化為動能；當流體進入下游較大的空間時，流速降低，體積膨脹，壓力隨之顯著下降。就像一個水龍頭，擰小一點，出來的水壓力就低了。

11. 低泄高封閥

工作原理：這是一個非常巧妙的安全裝置，專門安裝在驅動氣體管路上。

低泄：驅動氣體管路長期處于高壓狀態，可能因微小泄漏而緩慢積聚氣體。該閥門內部有一個輕質的閥瓣和彈簧。當積聚的氣體壓力非常低（如0.1-0.2 MPa）時，這個微小的壓力就足以頂開輕質閥瓣，將泄漏的氣體排出系統，從而避免壓力累積。

高封：當系統正常啟動時，驅動氣體壓力會迅速升高到一個很高的值（如幾MPa）。此時，高壓氣體和彈簧會共同作用，將閥瓣緊緊地壓在閥座上，形成牢固的密封，確保所有驅動氣體都用于打開閥門，而不會從此處泄漏。

低泄高封閥的設置及標志要求？

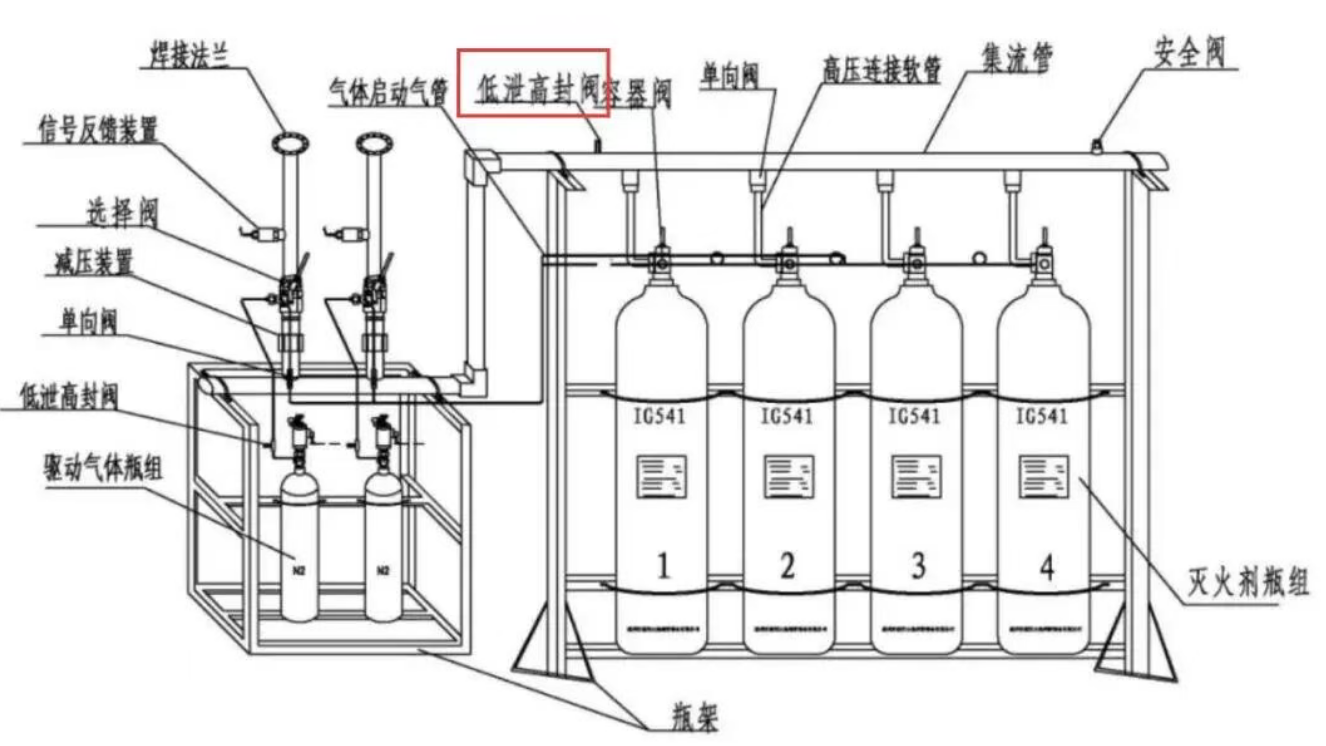

根據《氣體滅火系統及部件》 GB25972-2010 >5.17.1 設置要求 組合分配系統的集流管上應安裝低泄高封閥。驅動氣體控制管路上應安裝低泄高封閥。5.17.8 標志 在低泄高封閥的明顯部位永久性標出：生產單位或商標、型號規格、關閉壓力。

系統工作流程舉例

假設A區發生火災：探測器報警 → 控制盤發出延時啟動信號（聲光報警、人員撤離）；延時結束 → 控制盤同時向A區選擇閥的驅動裝置和滅火劑瓶組的容器閥驅動裝置發送啟動信號；選擇閥和容器閥幾乎同時打開；滅火劑從瓶組流出，經容器閥、連接管進入集流管匯合；匯合后的滅火劑通過已打開的A區選擇閥，流向A區的管道；滅火劑經管道末端的噴嘴霧化噴出，淹沒A區；釋放管道上的信號反饋裝置因壓力升高而動作，向控制中心反饋“已噴灑”信號。

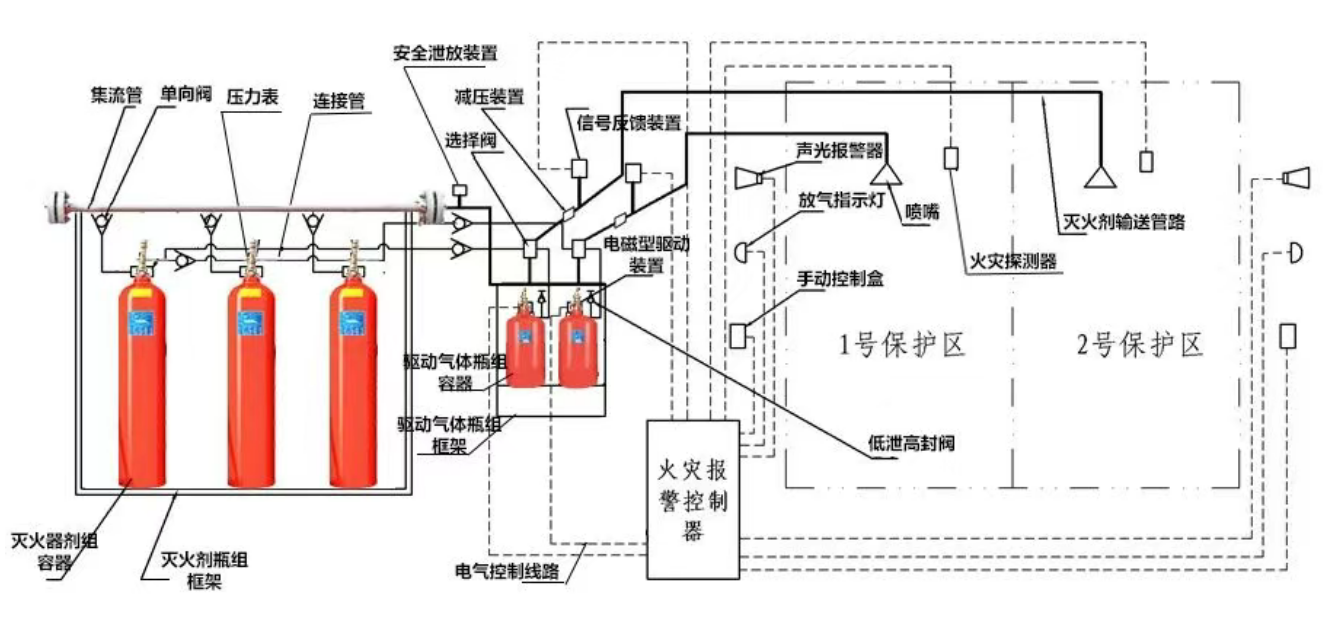

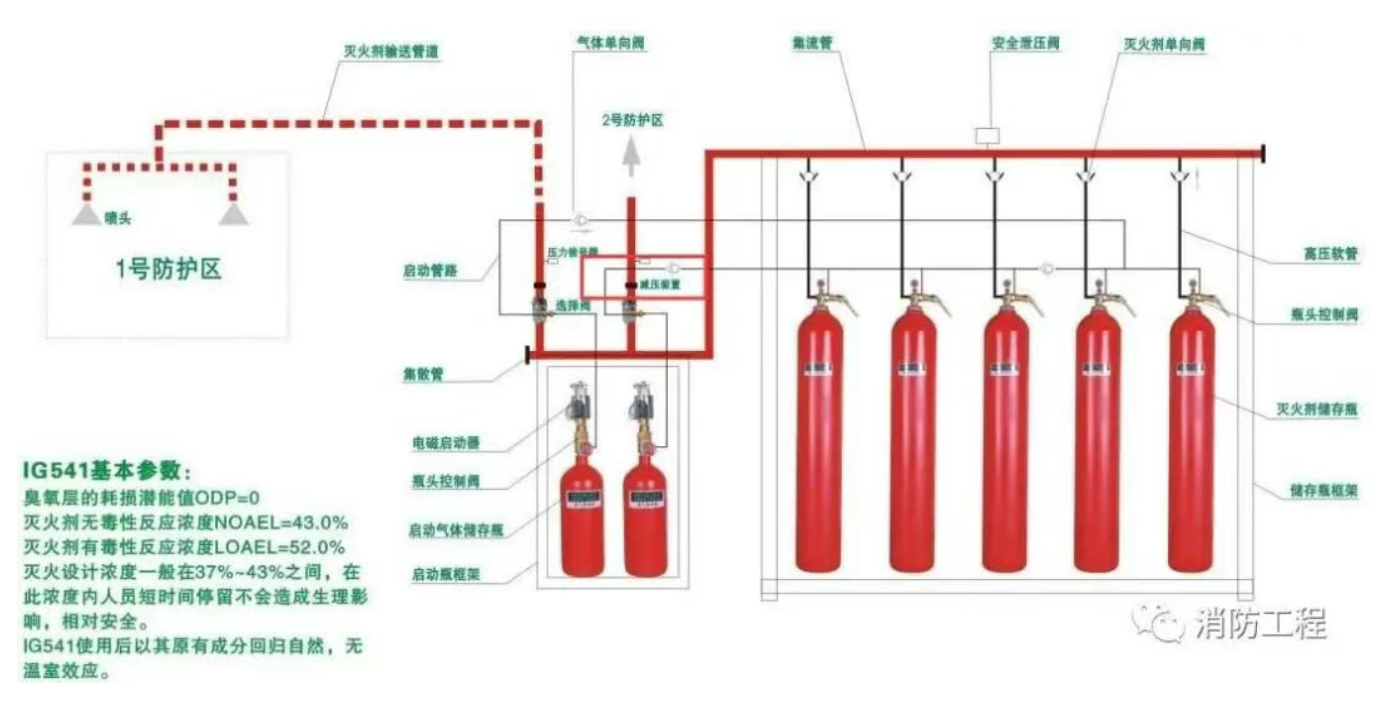

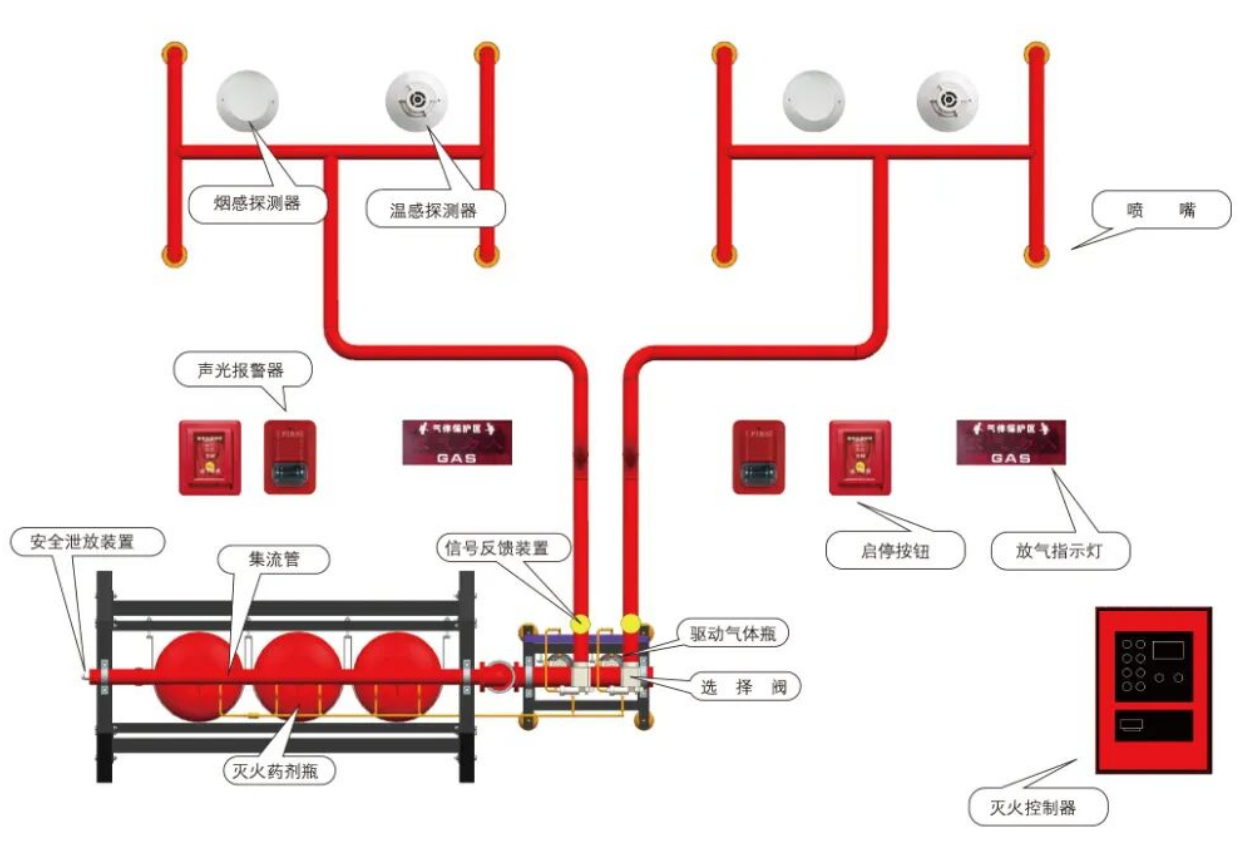

氣體滅火系統是一個高度集成的消防系統，其可靠性依賴于各個組件的協同工作。下面這個表格匯總了這十一個關鍵部件的核心功能和常見分類

選型與維護的核心要點

了解各組件的功能后，在實際選型和應用中還需關注以下幾點：

系統匹配性：組件的具體類型和規格必須與所選的氣體滅火系統（如七氟丙烷、IG541、高壓二氧化碳等）以及系統的形式（管網式 vs. 無管網式、內儲壓 vs. 外儲壓）完全匹配 。不同系統的壓力特性和工作邏輯不同，對組件的要求各異。

認證與規范：所有組件應符合國家相關的消防產品標準，并通過認證。其設計、安裝和驗收需要嚴格遵守《消防設施通用規范》等法規要求 。

定期維護：氣體滅火系統需要由專業人員進行定期檢查、測試和維護。這包括檢查容器閥、選擇閥等部件的密封性和動作可靠性，核實信號反饋裝置的功能，以及對安全泄放裝置進行必要的檢測 ，以確保系統在緊急情況下能可靠啟動。
