摘要：報警聯動系統是氣體滅火系統的“神經中樞”，承擔火災探測、報警預警、邏輯判斷、設備聯動、遠程反饋等核心功能，是實現系統自動滅火、安全防護的關鍵模塊。相較于管路、設備安裝，報警聯動系統施工側重電氣布線、設備布設、邏輯匹配、功能調試，施工質量直接決定系統預警準確性、聯動及時性、運行安全性。若報警聯動系統安
報警聯動系統是氣體滅火系統的“神經中樞”，承擔火災探測、報警預警、邏輯判斷、設備聯動、遠程反饋等核心功能，是實現系統自動滅火、安全防護的關鍵模塊。相較于管路、設備安裝，報警聯動系統施工側重電氣布線、設備布設、邏輯匹配、功能調試，施工質量直接決定系統預警準確性、聯動及時性、運行安全性。若報警聯動系統安裝調試不規范，易出現誤報、漏報、聯動失效、延時異常等問題，引發誤噴傷人、滅火滯后等安全事故。本文詳細闡述氣體滅火報警聯動系統的設備安裝、布線施工、邏輯設置、系統調試全流程技術要點，規范現場施工與調試標準。

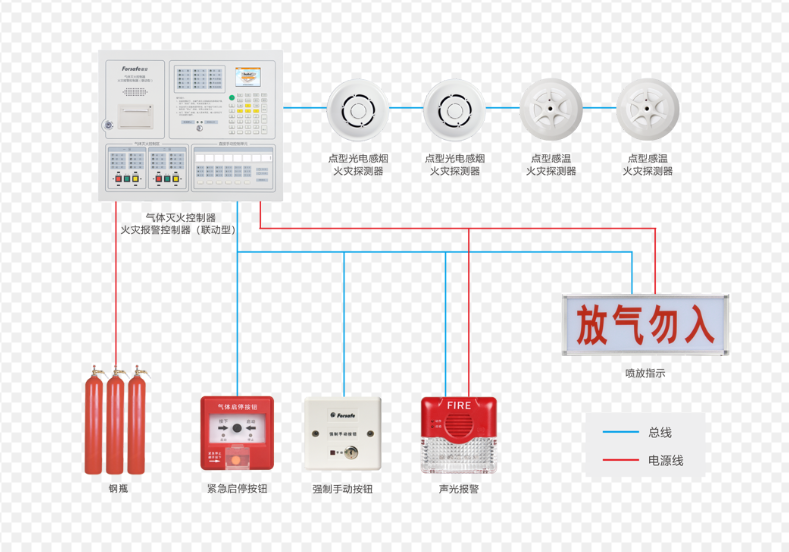

報警聯動系統主要由火災探測設備、聲光報警設備、手動控制設備、狀態指示設備、聯動控制線路、消防主機組成，施工前需結合防護區布局、規范要求優化設備布設點位，確保探測全面、預警醒目、操作便捷。探測設備采用煙感、溫感探測器組合布設，實行雙回路獨立探測模式，這是降低系統誤報率的核心措施。防護區內探測器安裝間距符合規范要求，布置均勻、無探測盲區，避開通風口、燈具、風口、梁柱遮擋區域，防止氣流、粉塵、遮擋影響探測精度。探測器安裝固定牢固，探頭朝向正確，接線規范，底座密封嚴密，做好防塵防潮防護，安裝完成后清理探測面，避免雜物遮擋傳感器。
現場聲光預警與指示設備安裝需滿足醒目、直觀、無遮擋的要求。聲光警報器安裝于防護區出入口醒目位置，安裝高度距地面2.2-2.5m，固定牢固，報警聲響、燈光無遮擋，可覆蓋整個防護區及周邊區域，確保人員快速接收預警信號。放氣指示燈安裝在防護區門口上方，標識清晰、亮度充足，系統噴放時可快速點亮，警示人員禁止入內，避免人員誤入防護區造成傷害。所有警示設備布線隱蔽規整，線路無外露，外觀整潔統一。
手動控制設備包含緊急啟停按鈕、手動轉換開關，是應急處置的核心操作設備。緊急啟停按鈕分別設置在防護區外入口處和儲瓶間內，安裝高度距地面1.3-1.5m，操作便捷、標識清晰、無遮擋，按鈕防護外殼完好，避免誤觸、損壞。手動/自動轉換開關安裝于儲瓶間控制柜內，可快速切換系統運行模式，檢修時可切換為手動模式，杜絕自動誤噴風險，日常運行保持自動模式，保障火災快速響應。所有手動設備接線牢固、功能正常，動作反饋精準。
系統電氣布線施工需嚴格遵循消防電氣施工規范，保障線路穩定、安全、耐久。報警、聯動線路全部采用阻燃耐火線纜，線纜規格匹配系統負載要求，杜絕線纜過載、老化故障。布線過程中線路規整、綁扎牢固，沿墻體、吊頂隱蔽敷設，避開高溫、潮濕、腐蝕區域，線路穿越墻體、樓板時加裝套管，間隙防火封堵嚴密。所有線路無接頭、無破損、無扭曲，接線時區分正負極、信號線、電源線，杜絕虛接、錯接、漏接，接線端子壓接牢固，做好絕緣防護與標識區分。線纜敷設完成后，采用萬用表、搖表檢測線路通斷、絕緣電阻，絕緣電阻值符合規范標準，杜絕線路短路、接地故障。
系統聯動邏輯設置是調試核心，需嚴格按照規范與設計要求配置時序邏輯，形成完整的火災處置閉環。標準聯動時序為：防護區內單一探測器報警，系統發出預警信號；煙感、溫感雙探測器同時報警，確認火災信號，系統啟動30秒延時倒計時，同時觸發聲光警報器報警，提醒現場人員快速撤離；延時結束后，系統自動啟動滅火裝置，開啟噴放，同時點亮放氣指示燈，聯動關閉防護區通風設備、防火門窗、空調系統，切斷防護區非消防電源，封閉防護空間，保障滅火效果。
系統調試分為單機調試、分區聯動調試、整體模擬調試三個階段，逐級驗證系統功能。單機調試逐一檢測探測器、警報器、按鈕、壓力開關、電磁閥等設備的單機運行狀態，確保設備響應靈敏、功能正常、信號反饋準確。分區聯動調試針對單個防護區，模擬火災報警信號，檢測系統延時、報警、聯動、信號反饋等全流程動作，驗證時序邏輯是否合規、聯動設備是否同步動作。整體模擬調試開展跨區域聯動測試，檢測消防主機集中控制、信號匯總、遠程反饋功能，確保多防護區系統運行穩定、互不干擾。
模擬噴氣試驗是檢驗系統實戰性能的核心調試項目，需按防護區總數10%比例抽檢，采用氮?dú)饨橘|(zhì)模擬噴氣。試驗過程中檢測系統噴放延時、噴放時長、管道壓力、噴頭噴射狀態、壓力開關反饋、聯動設備動作等各項參數，所有指標符合規范要求即為合格。調試完成后，整理調試數據，整改調試中發現的誤報、聯動滯后、信號異常等問題，反復復測直至系統功能完全達標。
日常調試與運維管控需建立標準化機制，系統投入使用前完成全功能調試，投入運行后定期開展聯動測試，及時排查線路老化、設備失靈、邏輯錯亂等隱患。同時，做好調試資料存檔，留存調試記錄、試驗數據、設備檢測報告，為后期驗收、運維、檢修提供依據。規范的安裝與調試工藝，可有效保障氣體滅火報警聯動系統精準響應、穩定運行，充分發揮預警防護、智能滅火的核心作用。
