氣體滅火控制器丨接線安裝+操作

作者：氣體滅火 時間：2021-08-26 10:12:12 來源：http://www.mtasarimofisi.com/
摘要：氣體滅火控制器丨接線安裝+操作 文末含：利達；青鳥；海灣；諾尼菲爾；防威等 氣體滅火控制器 常見型號的說明書下載。 開 始 1、利達LD5507EN火災報警控制器/LD5507EN氣體滅火控制器

氣體滅火控制器丨接線安裝+操作

  文末含：利達；青鳥；海灣；諾尼菲爾；防威等氣體滅火控制器常見型號的說明書下載。

圖片

開  始

圖片

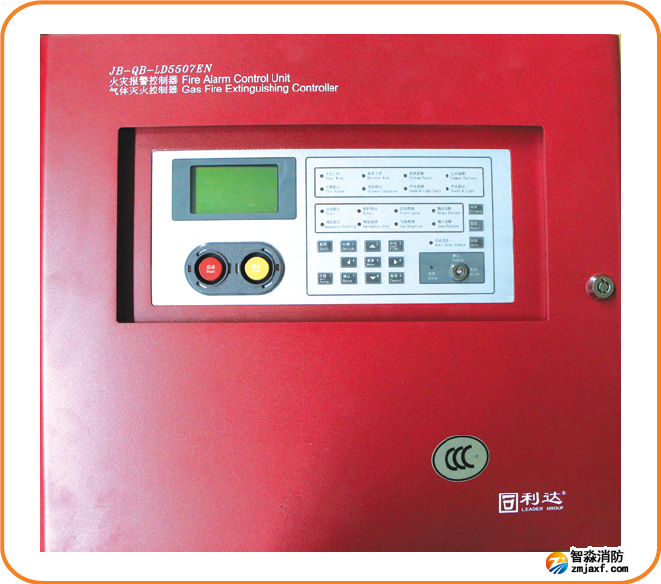

1、LD5507EN火災報警控制器/LD5507EN氣體滅火控制器



圖片

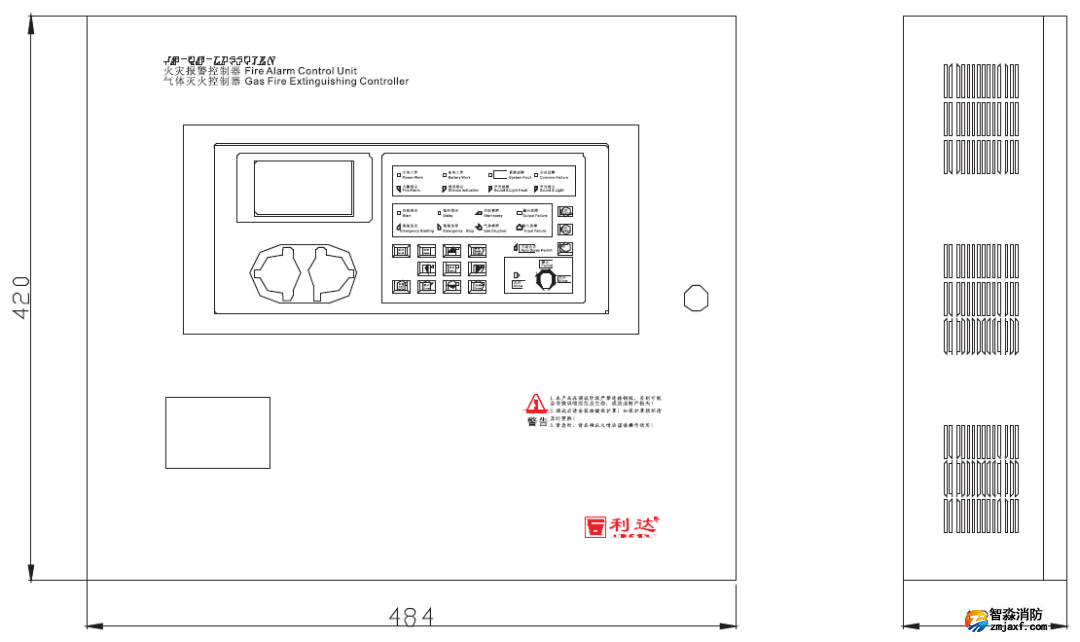

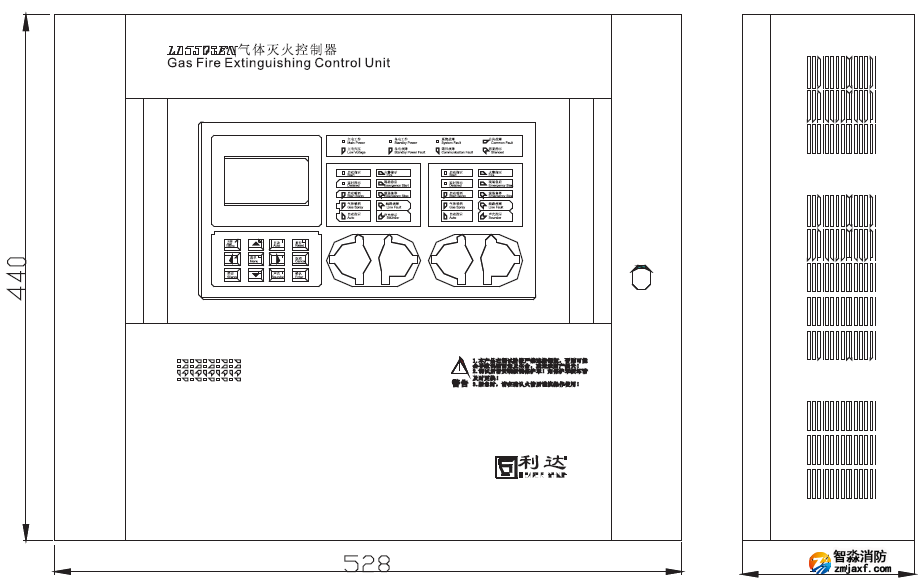

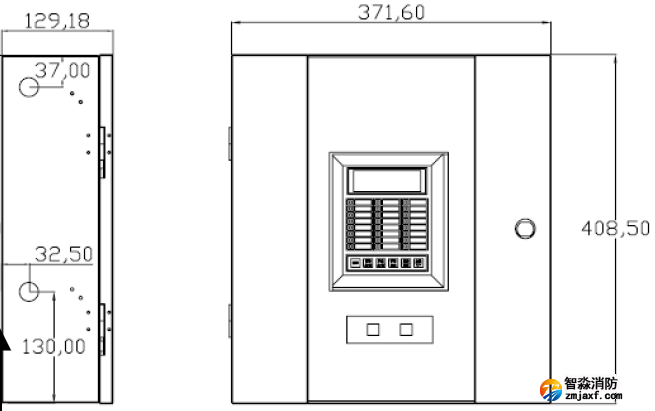

1.1 外形示意圖



圖片

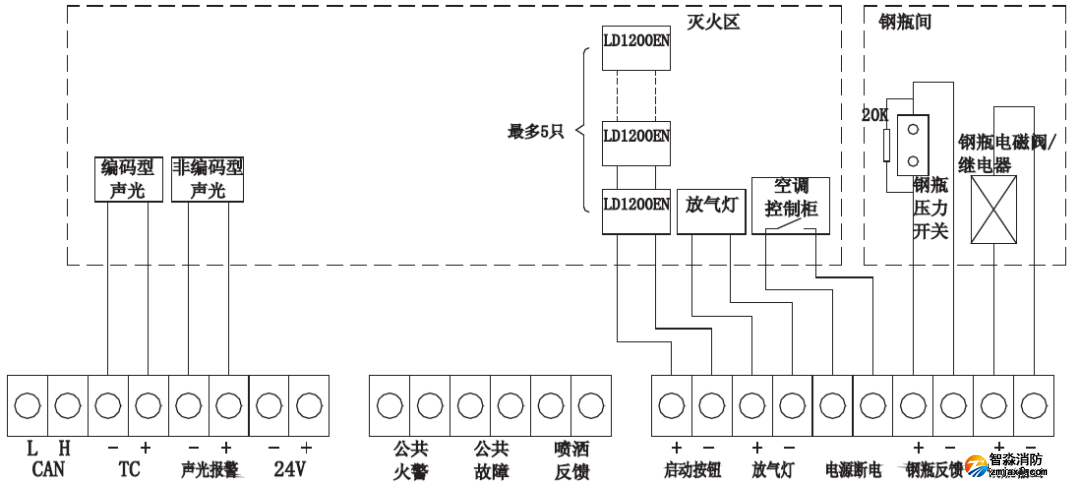

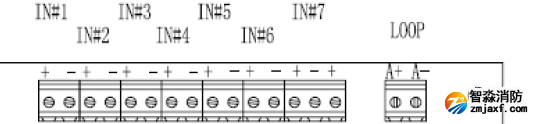

1.2 接線說明



圖片



1.3 復位操作

按“復位”按鍵，然后輸入密碼（1111），控制器會提示選擇火警控制器復位或系統復位，選擇1 只復位火災報警控制器，選擇2 火災報警控制器和氣體滅火控制器同時復位。



圖片

繼  續

圖片

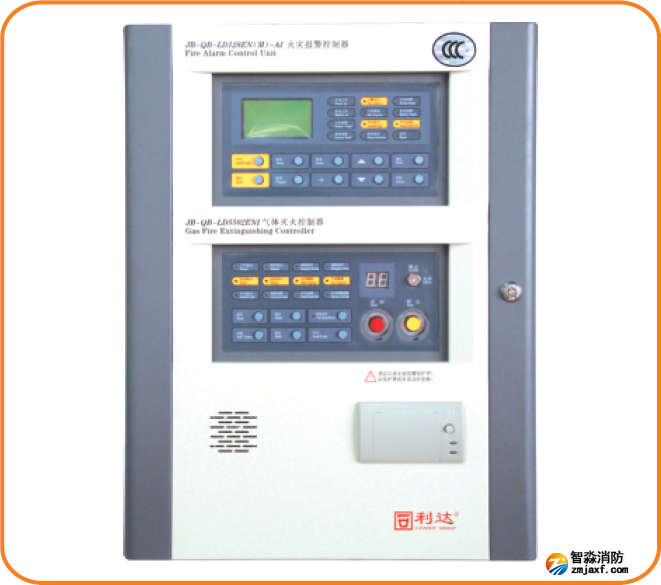

2、JB-QB_LD128EN(M)_AI火災報警控制器/JB-QB-LD5502ENI氣體滅火控制器（停產）



圖片

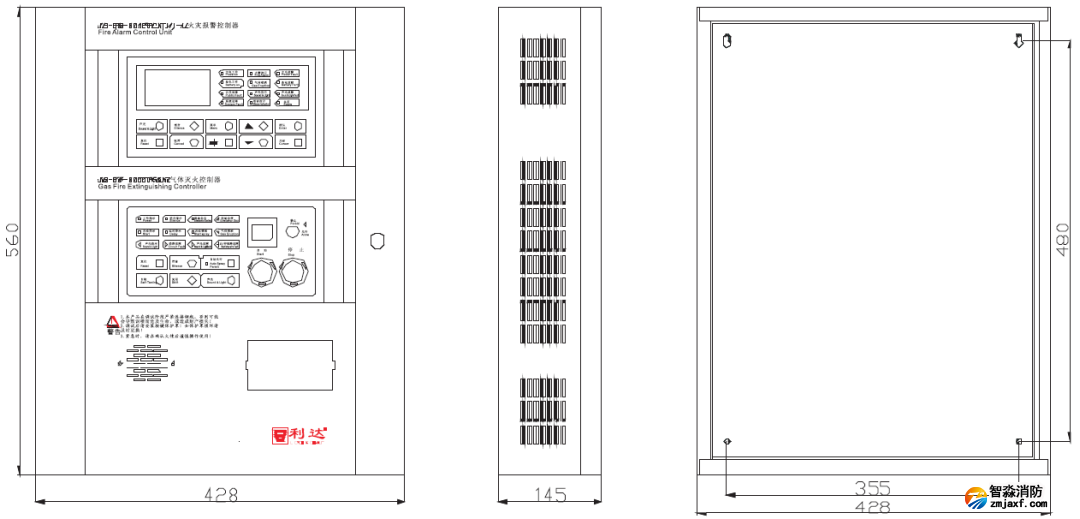

2.1 外形示意圖



圖片

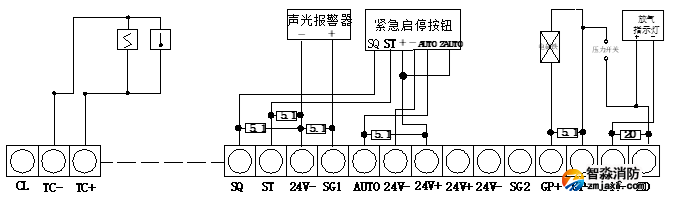

2.2 接線說明



圖片



序號

接入設備名稱

接入端子

備注

1

感煙、感溫探測器

TC+，TC-



2

鋼瓶電磁閥

GP+，GP-

無繼電器接入

3

壓力開關

GP-，HD

壓20K電阻

4

放氣指示燈

HD，24V+

上圖畫錯

5

聲光報警器

SG1，24-

注意正負極

6

現場緊急啟停按鈕

24V+，VSS，SQ1，ST1

AUTO為駐鎖



2.3 復位操作

2.3.1 火災報警控制器復位

按“復位”按鍵，然后輸入密碼（4次“→”）

2.3.2 氣體滅火控制器復位

在數碼管處于全滅的狀態連續按“ 復用”鍵數碼管依次顯示“1” “2” “3” “ON”，當數碼管顯示為“ON”， 按鍵處于解鎖狀態”，當按鍵處于解鎖狀態，按下“復位”鍵，用于復位。



圖片

繼  續

圖片

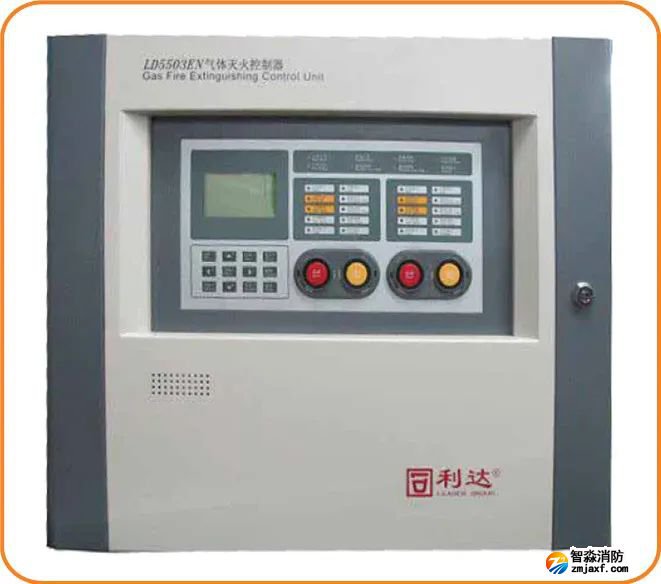

3、LD5503EN氣體滅火控制器（壁掛式）



圖片

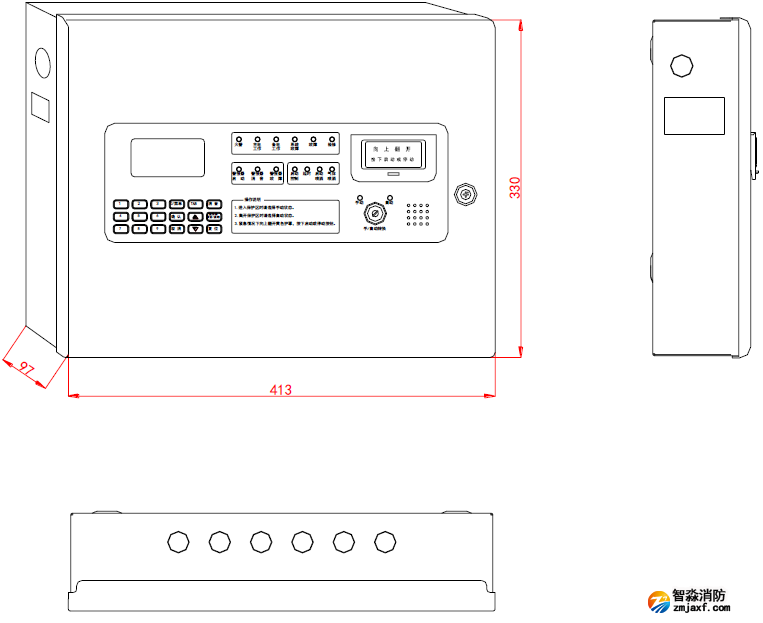

3.1 外形示意圖



圖片

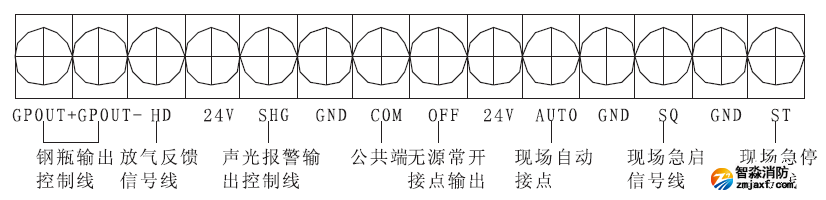

3.2 接線說明



圖片



GPOUT+、GPOUT -

鋼瓶控制驅動線?？蛇B接鋼瓶電磁閥等鋼瓶控制驅動設備。有動作時輸出電壓約為DC24V，最大電流容量為2A。進行線路故障檢測時，負載電阻需在30Ω -10K Ω 之間，否則需加繼電器轉接。
HD

放氣反饋信號輸入端。低電平信號（0V）有效。進行線路故障檢測時需在終端配接指定終端電阻（20KΩ ）。
24V、GND 電源線。為方便外部接線，在每路多線端子中有DC24V電源線轉接端。
COM 、OFF

無源常開接點。當進入延時啟動過程時該輸出由常開轉為閉合。一般用來切換空調電源。接點容量為DC30V 2A。
SHG

：聲光報警驅動線。輸出時對VSS的電壓約為DC24V，最大電流容量為1A。可驅動聲光警報器或警鈴、警笛等聲光報警設備。
SQ 現場緊急啟動信號輸入端。高電平信號（ >18V）有效。
ST 現場緊急停止信號輸入端。高電平信號（ >18V）有效。
AUTO

現場手/ 自動轉換信號輸入端。低電平信號（<6V，LD1200A的手動燈亮） 為手動，高電平信號（>18V，LD1200A的自動燈亮）為自動， 6～18V 為故障。



3.3 復位操作

按“復位”按鍵，然后輸入密碼（2846），即可對控制器復位。



圖片

繼  續

圖片

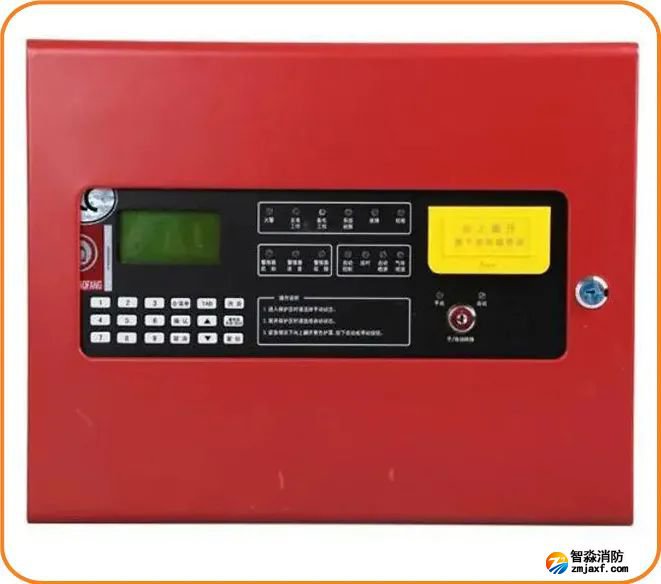

4、青鳥消防JB-QB-JBF5014氣體滅火控制器



圖片

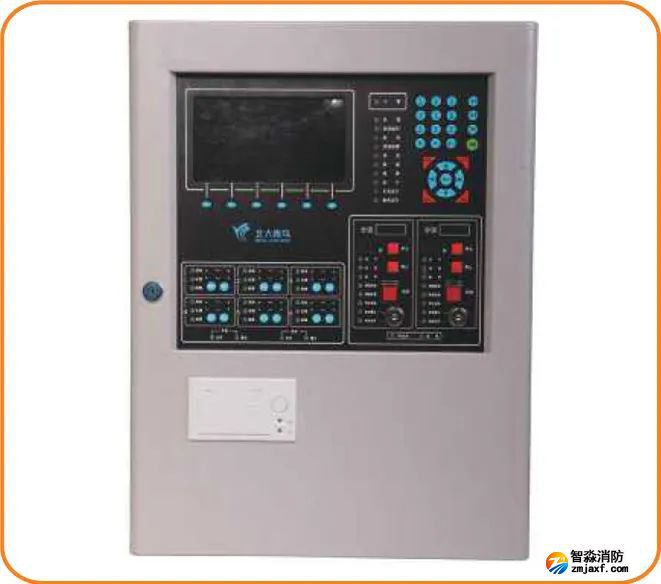

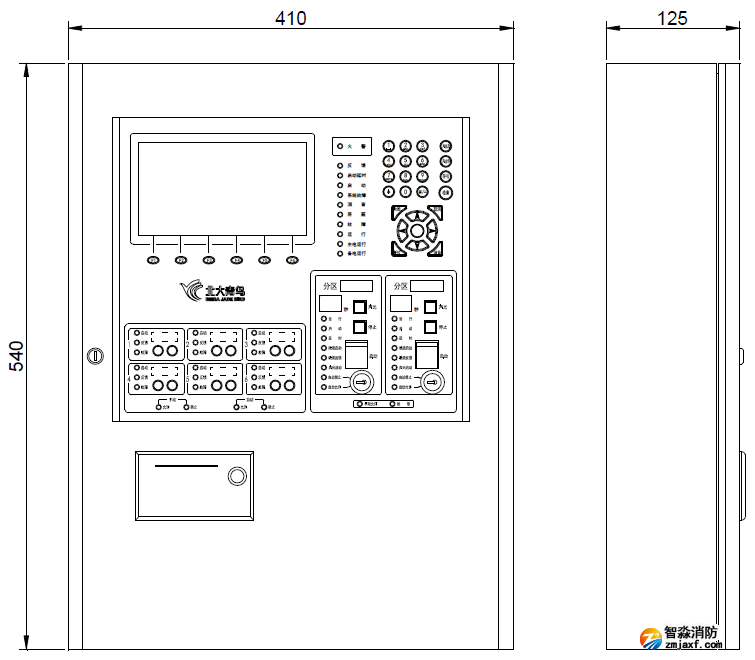

4.1 外形示意圖



圖片

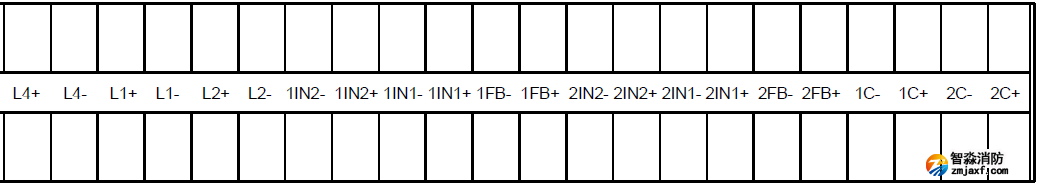

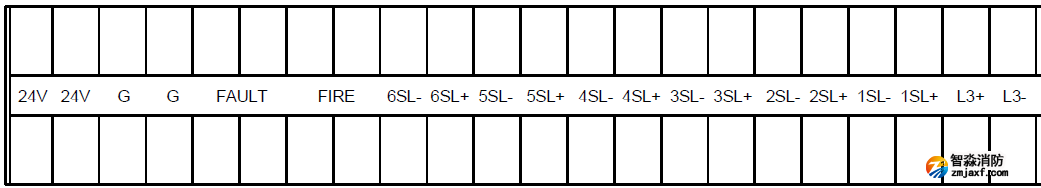

4.2 接線說明



圖片

圖片



接線端子 端子及接線說明
24V, G 聯動電源輸出，給現場設備供電，正負極性，不能接反
FAULT 故障報警時輸出無源閉合信號
FIRE 火災報警時輸出無源閉合信號
SL-, SL+ 6路大型消防設備直啟線，正負極性，不能接反
L+, L- 4路無極性回路總線，L3, L4回路容量200點，接青鳥公司所有現場編址部件 L1, L2回路容量80點，接青鳥公司的聲光警報器、輸入模塊、輸入/輸出模塊、緊 急啟停按鈕、手自動轉換盒。
IN1-, IN1+ 輸入端子1,外接無源輸入信號，用于報火警，需配接WK, 1/4W終端電阻
IN2-, IN2+ 輸入端子2,外接無源輸入信號，用于報火警，需配接10K, 1/4W終端電阻
FB-, FB+ 噴灑反饋，需配接10K, 1/4W終端電阻

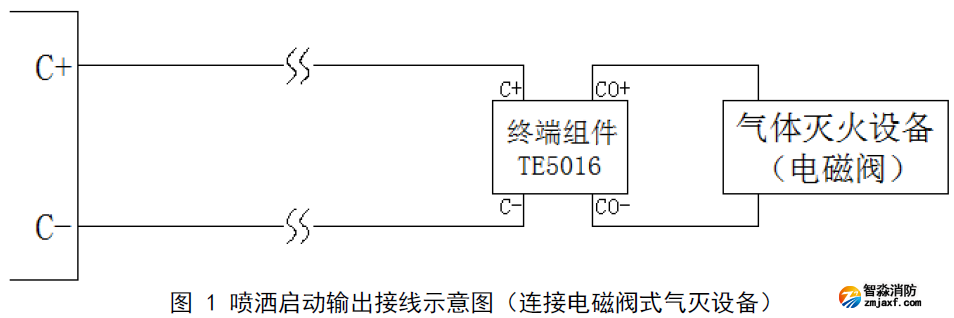

C-, C+ 噴灑啟動；連接電磁閥式氣體滅火設備見下圖(1),需在終端配接終端組件； 連接電爆管式(氣溶膠)氣體滅火裝置間下圖2,需在終端配接JBF5183氣溶膠 滅火裝置控制盒



圖片



4.3 復位操作

按“復位”按鍵，然后輸入密碼（111），再按“確認”鍵，即可對控制器復位。



圖片

繼  續

圖片



5、海灣GST-QKP01氣體滅火控制器



圖片



5.1 外形示意圖



圖片

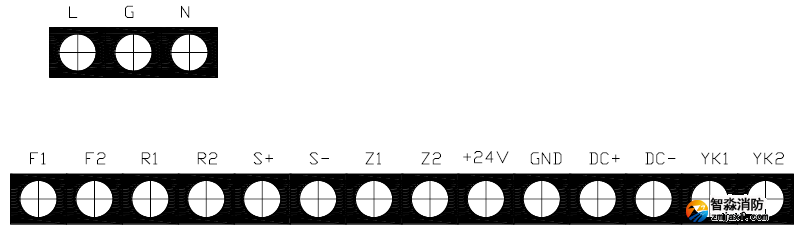

5.2 接線說明



圖片



L、G、N 交流220V接線端子。
A1、B1/A2、B2 連接消防聯動控制器的通訊總線端子。
F1、F2 噴灑指不輸出端子，常開觸點，壓力開關動作時閉合；
R1、R2 故障輸出端子，常開觸點，有故障時閉合。
S+、S  聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出24VDC信號。
Z1、Z2 總線輸出端子，連接編碼探測器、手報、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。
+24V、GND 各區的輔助電源輸出端子，為現場的系統設備如聲光警報器、氣體噴灑指示燈和輸出模塊供電。
DC+、DC  各區滅火氣體啟動電磁閥的驅動信號輸出端子，平時該端子間輸出電壓小于DC0.7V,啟動時輸出DC24V電壓且最大2A的信號。終端匹配電阻為4. 7kΩ/0.25W。
YK1、YK2 各區氣體釋放反饋信號輸入端，應輸入幼合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。

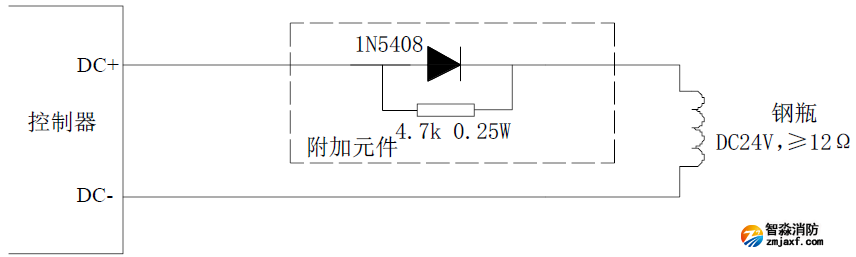

與鋼瓶電磁閥的連接時加附加元件，附加元件應置于線路的末端、接近于鋼瓶電磁閥處。

圖片



5.3 復位操作

按“復位”按鍵，再按“確認”鍵，即可對控制器復位。



圖片

繼  續

圖片

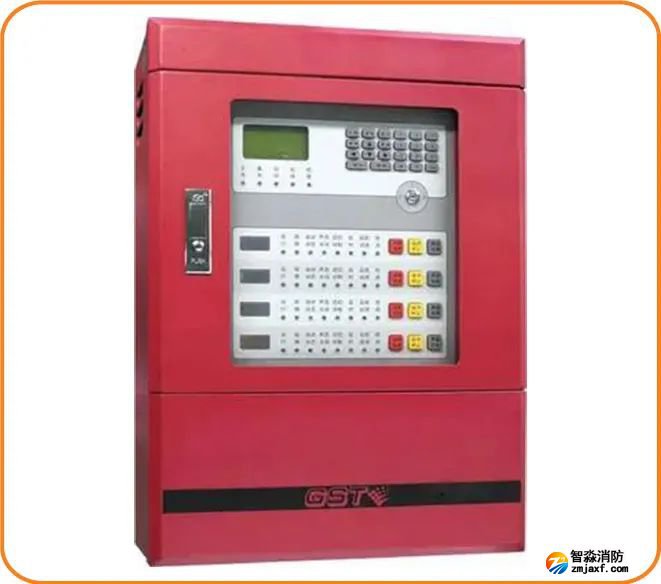

6、海灣GST-QKP04、GST-QKP04_2控制器



圖片

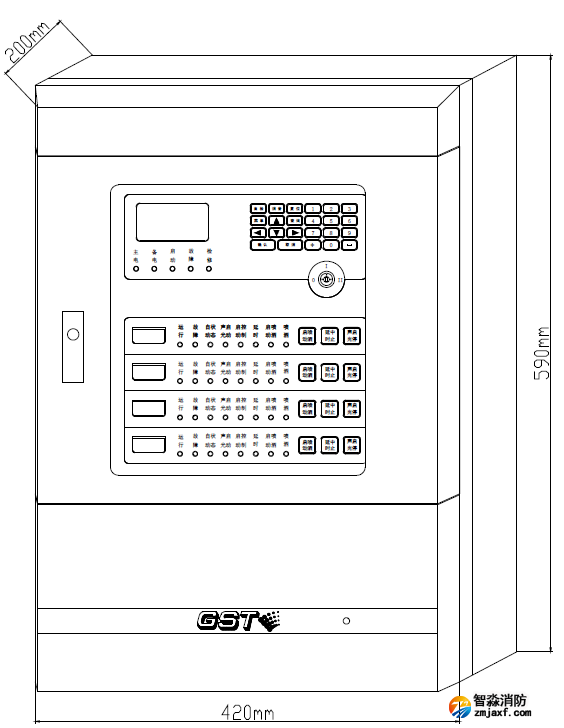

6.1 外形示意圖



圖片

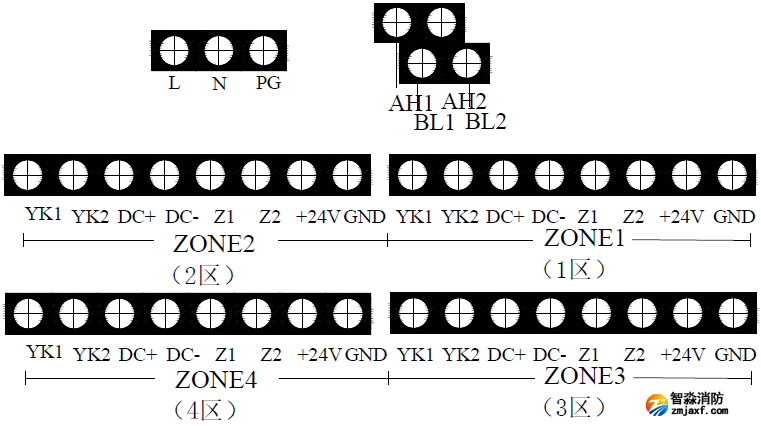

6.2 接線說明



圖片



L、N、PG 交流220V 接線端子
AH1、BL1/AH2、BL2 連接火災報警控制器（聯動型）的通訊總線端子
Z1、Z2

各區的總線輸出端子，連接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備
＋24V、GND

各區的輔助電源輸出端子，為現場的系統設備如聲光警報器、氣體噴灑指示燈和輸出模塊供電
DC+、DC-

各區滅火氣體啟動電磁閥的驅動信號輸出端子，平時該端子間輸出電壓小于DC0.7V，啟動時輸出DC24V 電壓且最大3A 的信號。終端匹配電阻為4.7kΩ/0.25W
YK1、YK2

各區氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。

與鋼瓶電磁閥的連接時加附加元件，附加元件應置于線路的末端、接近于鋼瓶電磁閥處。

圖片



6.3 復位操作

按“復位”按鍵，再按“確認”鍵，即可對控制器復位。



圖片

繼  續

圖片



7、諾帝菲爾RP-1002PLUS



圖片

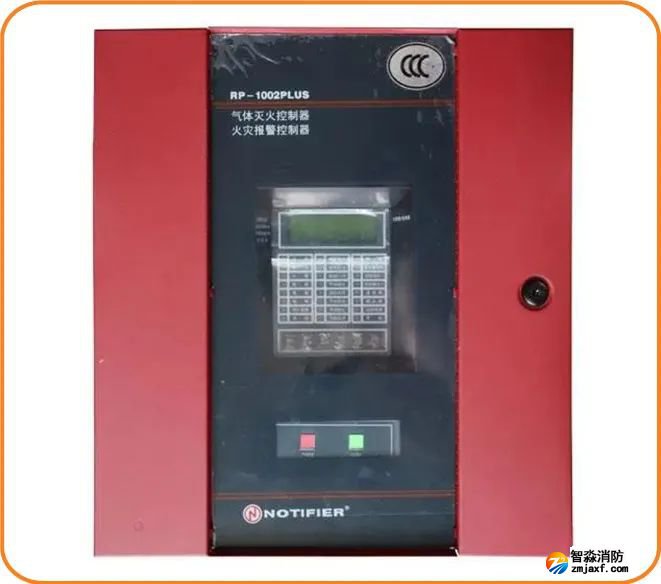

7.1 外形示意圖



圖片

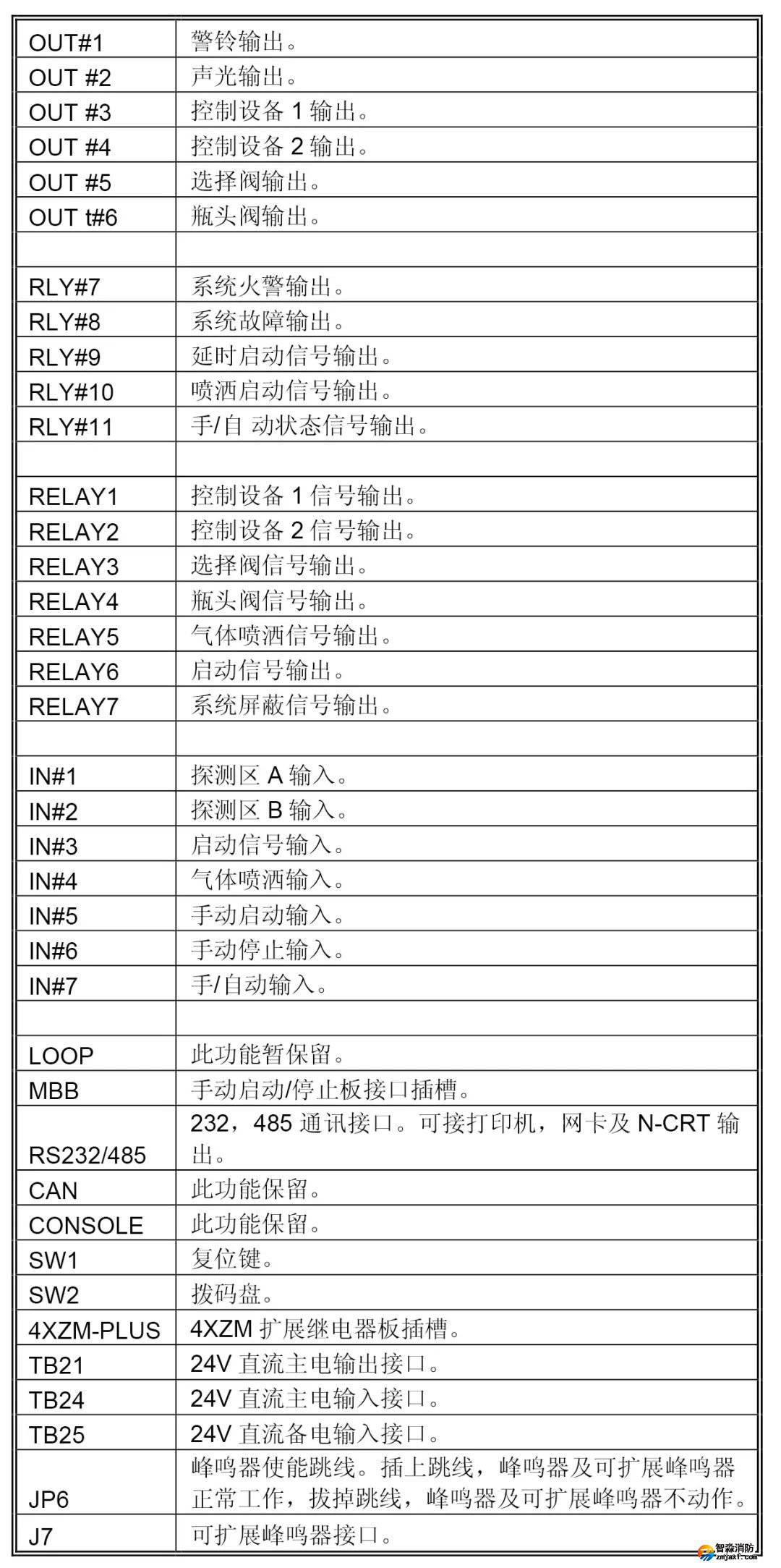

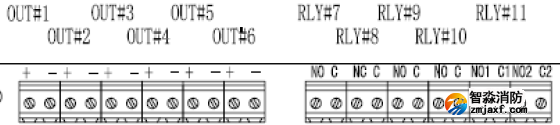

7.2 接線說明





圖片

圖片



圖片



7.3 復位操作

按“復位”按鍵，即可對控制器復位。
